Der Elektroanschluss am Hauptstromzählerkasten
Sehr wichtig, denn Sie heizen demnächst mit Strom:
Der Stromanschluss der für Ihr Gebäude zuständigen Netzgesellschaft (z.B. Netzgesellschaft Gütersloh, Westnetz, etc.) muss ggfs. auf die neue Stromabnahmemenge angepasst sein.
Dies sollten Sie mit Ihrem Haus-Elektriker besprechen, er kennt sich aus und kann alles notwendige zusammen mit Ihnen hinterfragen und beim Versorger in die Wege leiten.
Diese Infos benötigen wir dann für unsere Planung, d.h. wir haben schon relativ früh in der Planungsphase Kontakt zum Elektriker!
Sollten Sie keinen Haus-Elektriker haben, können wir Ihnen gerne Fachbetriebe unverbindlich nennen, mit denen wir schon mehrere Wärmepumpen installiert habe.
Als ideal hat sich im Laufe der Zeit herausgestellt, dass Ihr Elektriker die notwendigen Elektroarbeiten rund um den Hauptstromzählerkasten bis zum sogenannten `Übergabepunkt' ausführt (s.u.). Von diesem Punkt an übernehmen wir die komplette interne Verkabelung der Wärmepumpenanlage entsprechend den hydraulischen, baulichen und herstellerseitig geforderten Vorgaben.
- Damit entzerren wir in Ihrem und in unserem Sinne den Ablauf positiv, da der Elektriker seine Arbeit in aller Ruhe erledigen kann, bevor wir kommen und loslegen: Deutlich mehr Ruhe, Planungs- und Termin-Sicherheit auf der Baustelle!
- Der Elektriker muss sich nicht mehr mit heizungsspezifischen Problemen wie der Hydraulik des Heizungssystems, der richtigen Positionierung von Fühlern und Anlegethermostaten oder der Berechnung von Kabelquerschnitten aufhalten bzw. auseinandersetzen: Weniger Fehlermöglichkeiten und weniger Zeitaufwand für uns und für den Elektriker!
- Der Elektriker und wir stehen uns nicht mehr gegenseitig im Weg, wenn wir in den ca. 4 Tagen die Altanlage demontieren und die Neuanlage montieren. 2-3 Bullis voll Werkzeug und Material verkraften die allermeisten Kunden-Keller nicht bzw. es wäre auf jeden Fall deutlich unübersichtlicher und damit auch zeitaufwendiger: Deutlich mehr Platz zum Arbeiten!
- Die Erfahrung hat gezeigt, dass wir die interne Verkabelung deutlich effizienter erstellen können, weil wir Konflikte mit unseren Rohrleitungen für Heizung und Sanitär von vorne herein ausschließen können, denn wir haben beides im Blick. Deutlich weniger Konflikte und weniger unnötige Änderungen!
Zwei notwendige Bausteine der Elektroinstallation, die der Elektriker installieren muss:

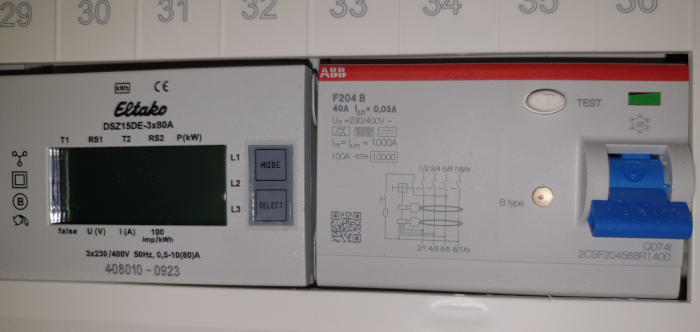

Ein ungeeichter Stromzähler (damit Sie z.B. für Ihre Nebenkostenabrechnung nachvollziehen können, welche Menge an Strom in die Wärmepumpe geflossen ist) und ein allstrom-sensitiver Sicherungsautomat Typ B (!)
Für die aktuelle WSB-Serie von Weishaupt (produziert ab ca. Oktober 2023) sind dies die notwendigen Sicherungen:
(die Daten für die bis ca. Oktober 2023 produzierte LS-Serie finden Sie weiter unten auf dieser Seite)6-kW-Wärmepumpe (WSB 6-A-RME-AI) :
- 230V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 20 A, max. 2,6 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
8-kW-Wärmepumpe (WSB 8-A-RME-AI) :
- 230V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 20 A, max. 3,4 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
10-kW-Wärmepumpe (WSB 10-A-RME-AI) :
- 230V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 20 A, max. 3,7 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
12-kW-Wärmepumpe (WSB 12-A-RMD-AI) :
- 400V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 16 A, max. 6,4 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
15-kW-Wärmepumpe (WSB 15-A-RMD-AI) :
- 400V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 16 A, max. 6,4 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
18-kW-Wärmepumpe (WSB 18-A-RMD-AI) :
Außerdem benötigen wir für die 6-kw, die 8-kw und die 10-kw-Wärmepumpe Platz für 2 Relais in der Unterverteilung !
- 400V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 16 A, max. 6,4 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
Weitere Sicherungen für den Stromanschluss sind teilweise individuell wie die für Sie ausgelegte Wärmepumpe, z.B. bei Kaskadenanlagen.
Für den ausführenden Elektriker: So sehen mögliche Übergabepunkte aus

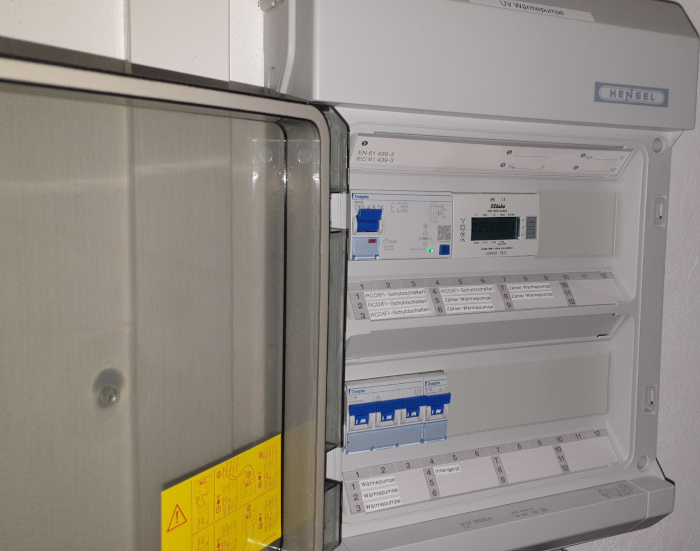

Unterverteilung mit Sicherungen, ungeeichtem Stromzähler etc., weil der Hauptstromkasten zu weit entfernt im Keller gewesen ist. So musste nur ein Kabel vom Hauptkasten bis hierhin verlegt werden anstatt vier oder noch mehr, abhängig von der individuellen Konfiguration und Größe der Wärmepumpenanlage.

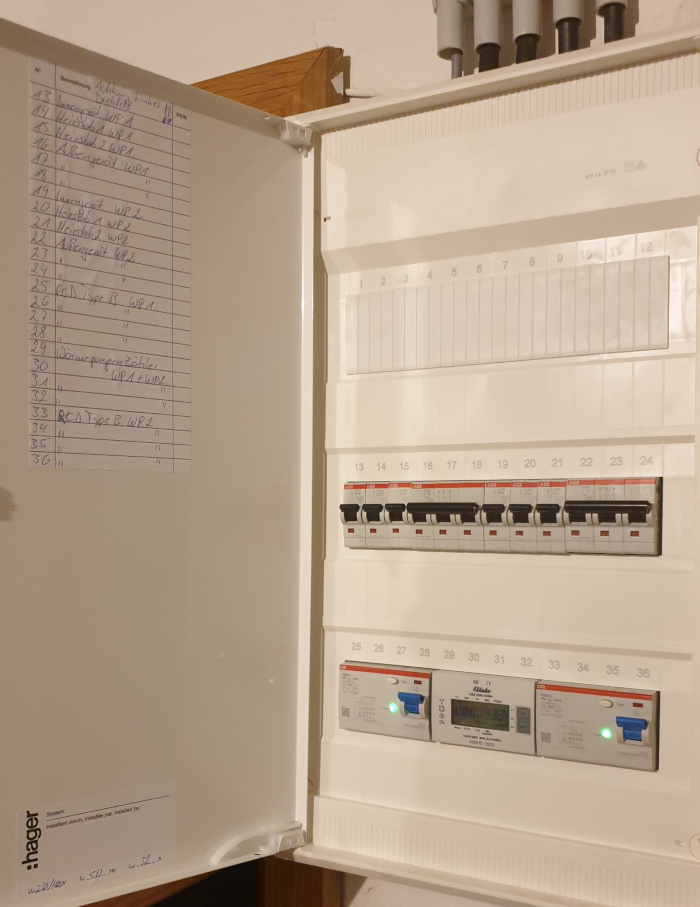

Unterverteilung mit Sicherungen, ungeeichtem Stromzähler etc. für eine Kaskaden-Wärmepumpe (also zwei miteinander kombinierte Wärmepumpen, darum hier zwei allstrom-sensitive Sicherungsautomaten Typ B), weil die Hauptverteilung zu voll ist.
Wir beherrschen die interne Elektro-Verkabelung einer Wärmepumpe besser und i.d.R. auch schneller als ein Elektriker.
Für die WWP LS-Serie von Weishaupt (produziert bis ca. November 2023) sind dies die notwendigen Sicherungen:
8-kw-Wärmepumpe (WWP LS 8 B-R-E) :
- 230V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 20 A, max. 3,6 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
10-kw-Wärmepumpe (WWP LS 10 B-R) :
- 400V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 10 A, max. 6,3 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
13-kw-Wärmepumpe (WWP LS 13 B-R) :
- 400V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 16 A, max. 6,3 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
16-kw-Wärmepumpe (WWP LS 16 B-R) :
- 400V-Gerät
- Sicherung für Inneneinheit: B 16 A
- Sicherung für Außeneinheit: C 16 A, max. 6,3 kW, Allstromsensitiver RCD Typ B
- Sicherung für E-Stäbe: B 20 A, max. 7,0 kW
