Bodenkonsole für Außengerät Wärmepumpe aus verzinktem Stahl

Weishaupt hat speziell für seine Außengeräte der WSB-Serie diese Stahlkonstruktion entwickelt, die mit lediglich 4 Eimerfundamenten/Punktfundamenten an den Orten perfekt ist, wo der Untergrund ungeeignet ist: z.B. weißer Sand, zu feuchter Grund, unebener Grund, Schotter-Grund, Versorgungsleitungen im Untergrund, etc.

Die Konstruktion ist dabei so simpel konstruiert, dass sie auch von den meisten Kunden in Eigenleistung mit wenig Werkzeug und Beton-Sackware aus dem Baumarkt aufgestellt werden kann.
Sie ist damit auch deutlich günstiger und ökologisch besser als z.B. ein Fundament von einem GaLaBauer.

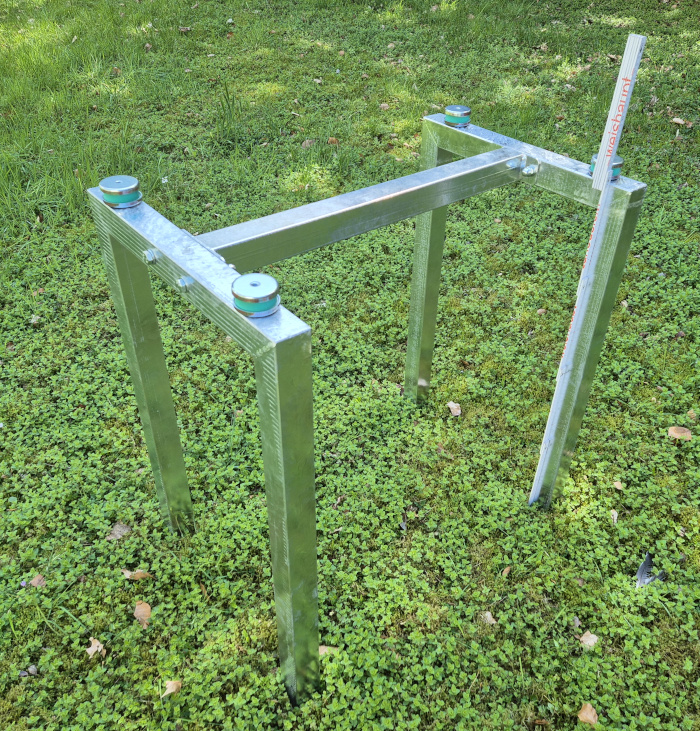

Sie ist bei Anlieferung ca. 80 cm hoch, um das Außengerät durch massgenaues Abflexen der einzelnen Füße auch auf schrägen Flächen sicher aufstellen zu können.

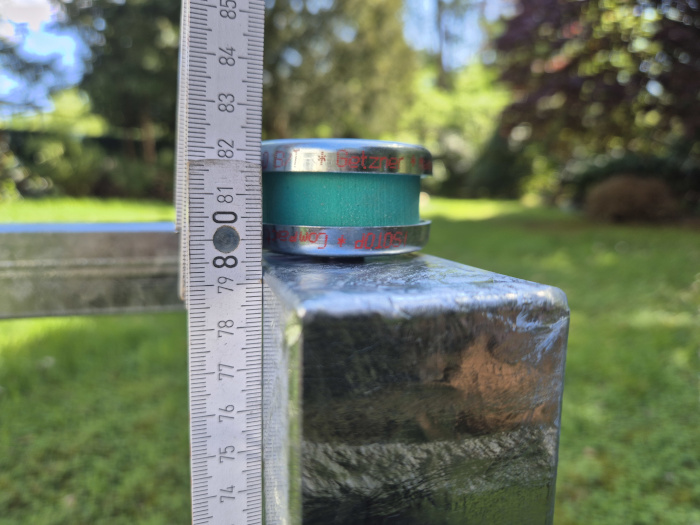

mitgelieferte hochwertige Schalldämpfer / Schwingungsdämpfer entkoppeln das Außengerät gegen Schwingungen aus dem bzw. gegen den Grund (z.B. Schwingungen von der Straße) und schützen damit auch die Anlage selbst

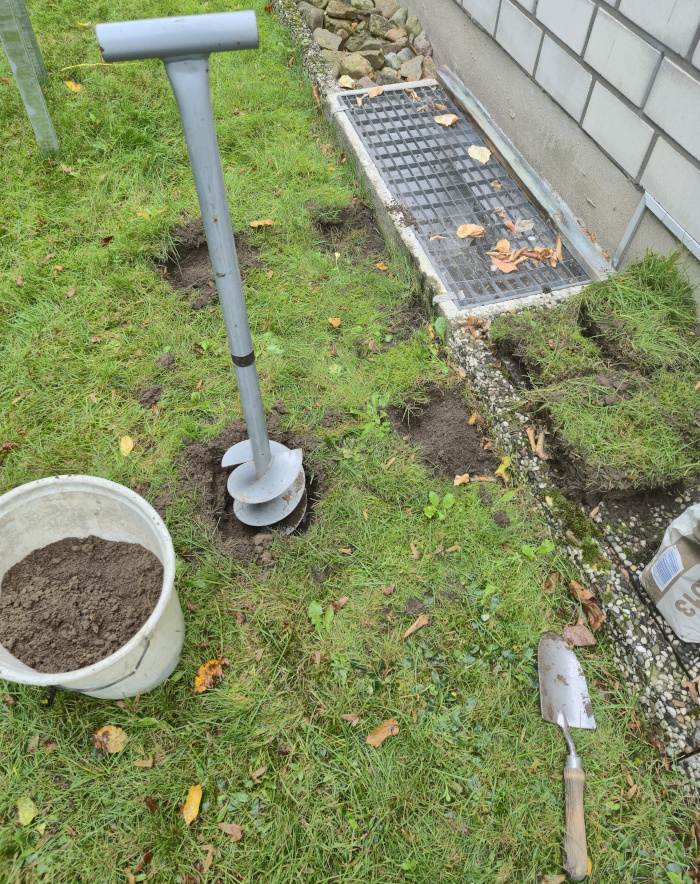

Einen Erdbohrer für Grund aus reinem Sand ist vorhanden, kann samt einem Stahlrohr zur besseren Kraftübertragung gerne von uns geliehen werden.

Bei Wurzelwerk, Steinen, Bauschutt o.ä. im Boden hilft natürlich nur das klassische Buddeln mit Schüppe und Spaten. Da die Löcher aber nicht so tief sein müssen, ist dies überschaubar und eigentlich für jeden machbar.

An Werkzeug benötigt man neben dem Werkzeug für die 4 Löcher nur Standardwerkzeug wie Maulschlüssel, Zange, Hammer und Wasserwaage.

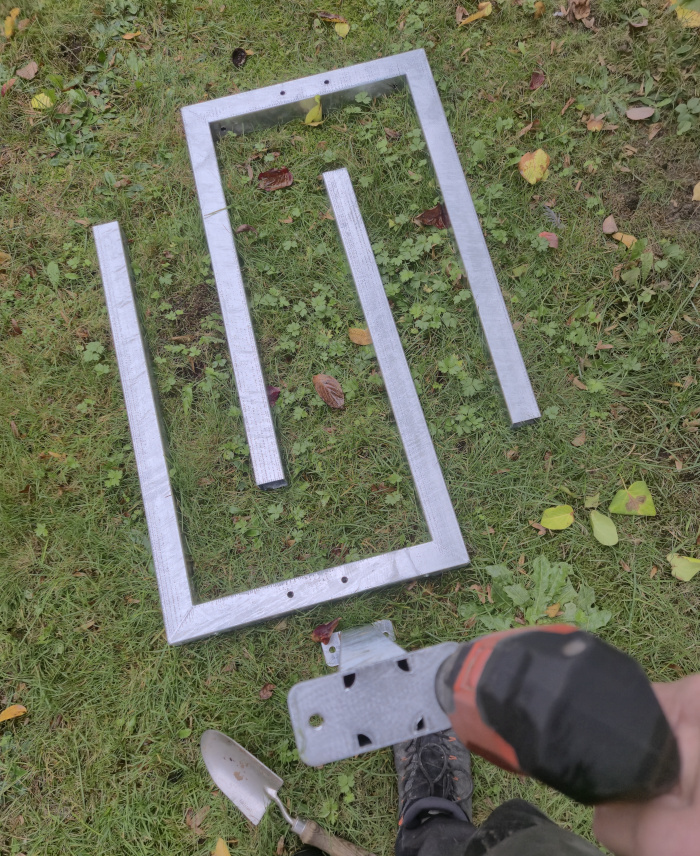

Akkuschrauber oder Bohrmaschine wird ggfs. benötigt, um die Rückstände aus der Verzinkerei in den Löchern mit einem 10er Stahlbohrer weg zu feilen.

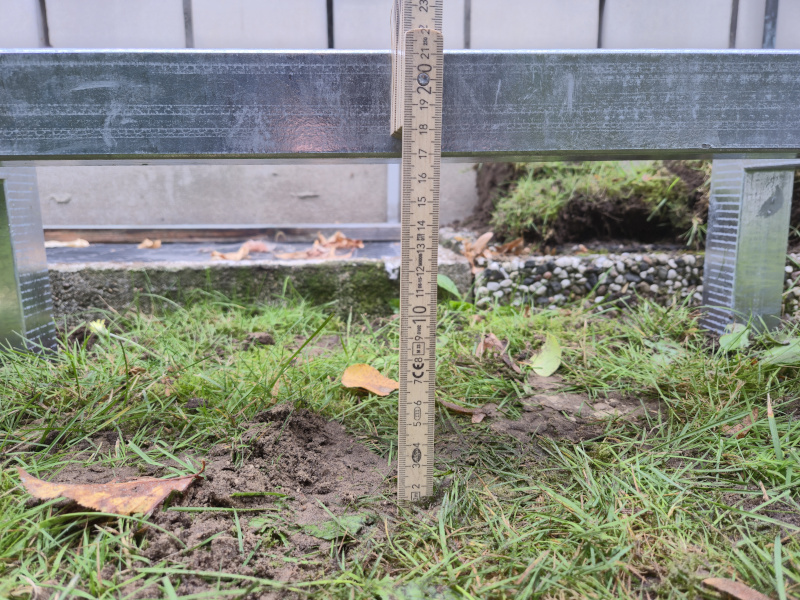

Wenn die 4 Löcher angelegt sind, werden die 4 Füße mit einer Flex abgelängt. Wir empfehlen eine Höhe von ca. 15-20 cm Oberkante über dem Grund, auch abhängig z.B. von Ihren Plänen bzgl. Bepflanzung. Hier bei Rasen haben wir die Konstruktion ein paar cm höher gesetzt, um den Rasen unter der Wärmepumpe komfortabler pflegen zu können

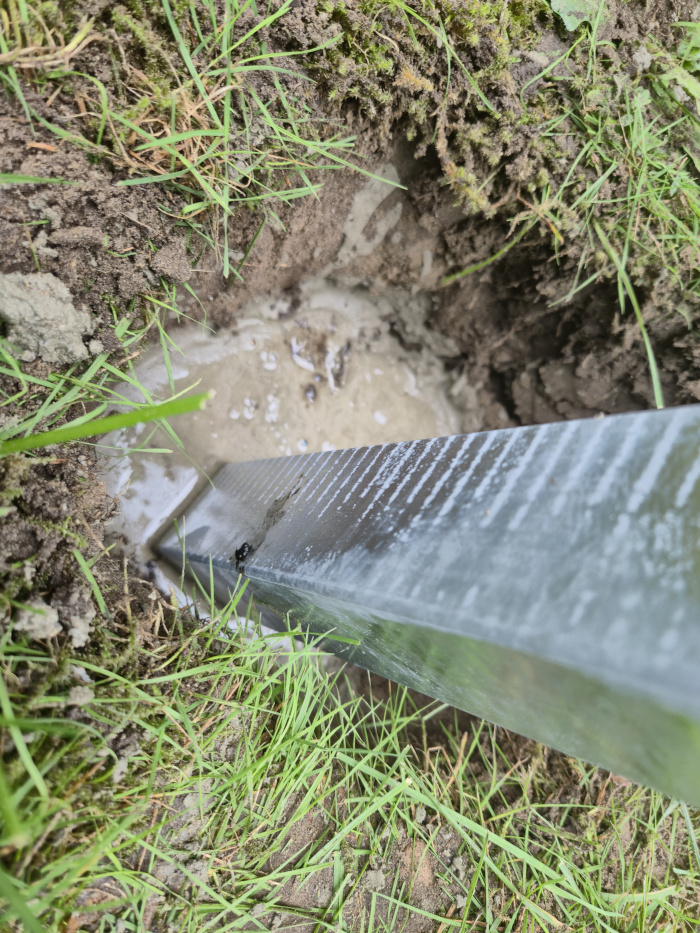

Wenn alles vorbereitet ist, wird der Beton in die Löcher gefüllt, dann die Konstruktion in den Beton hineingedrückt. So kommt der Beton auch in den Hohlraum der Füße, damit wird die Verbindung der Füße mit dem Beton besser.

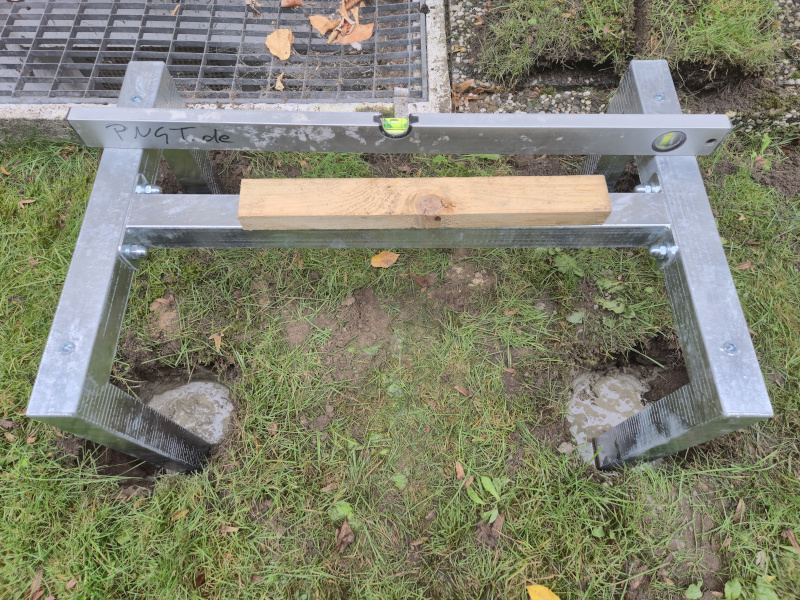

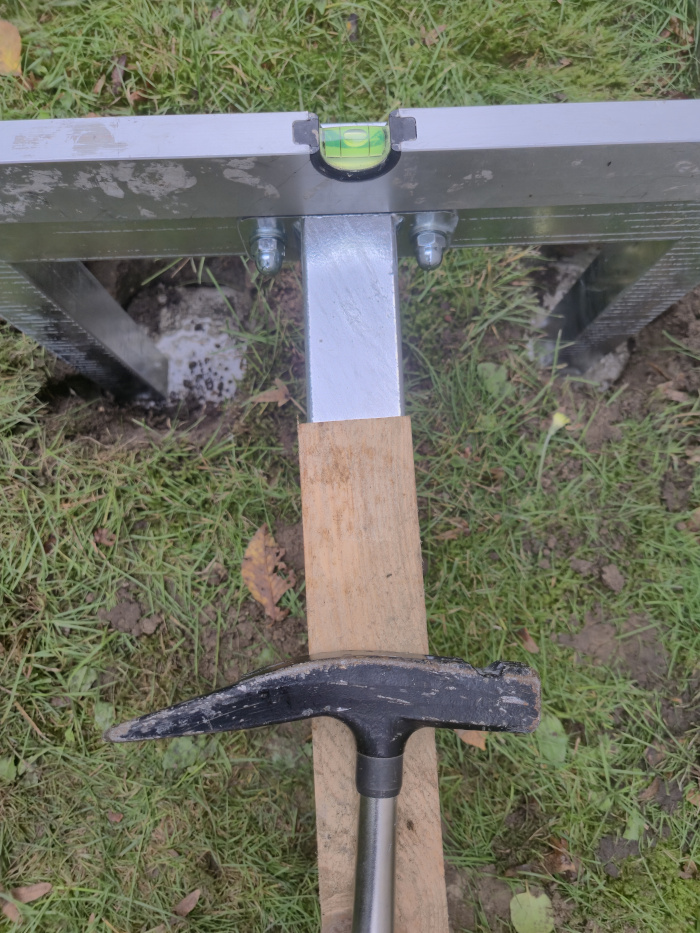

Mit Wasserwaage, einem Hammer und einem Stück Holz (z.B. Dachlatte) wird die Stahlkonstruktion waagegerecht im Beton ausgerichtet

Der Beton benötigt  -  je nach Feuchtegehalt des Betons und des umgebenden Erdreichs  -  1-2 Tage zum Durchhärten, danach ist er in der Regel voll belastbar.

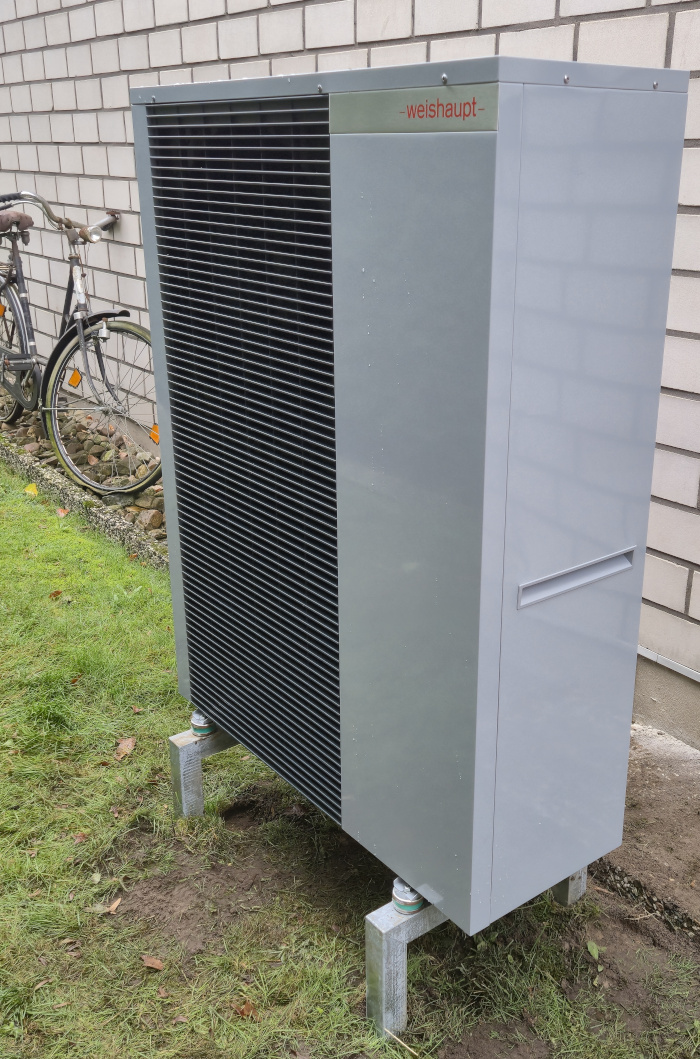

Sie können dies ganz einfach testen, indem Sie sich auf die Konstruktion stellen. Die Wärmepumpen der WSB-Serie wiegen zwichen 80 und 110 kg.
